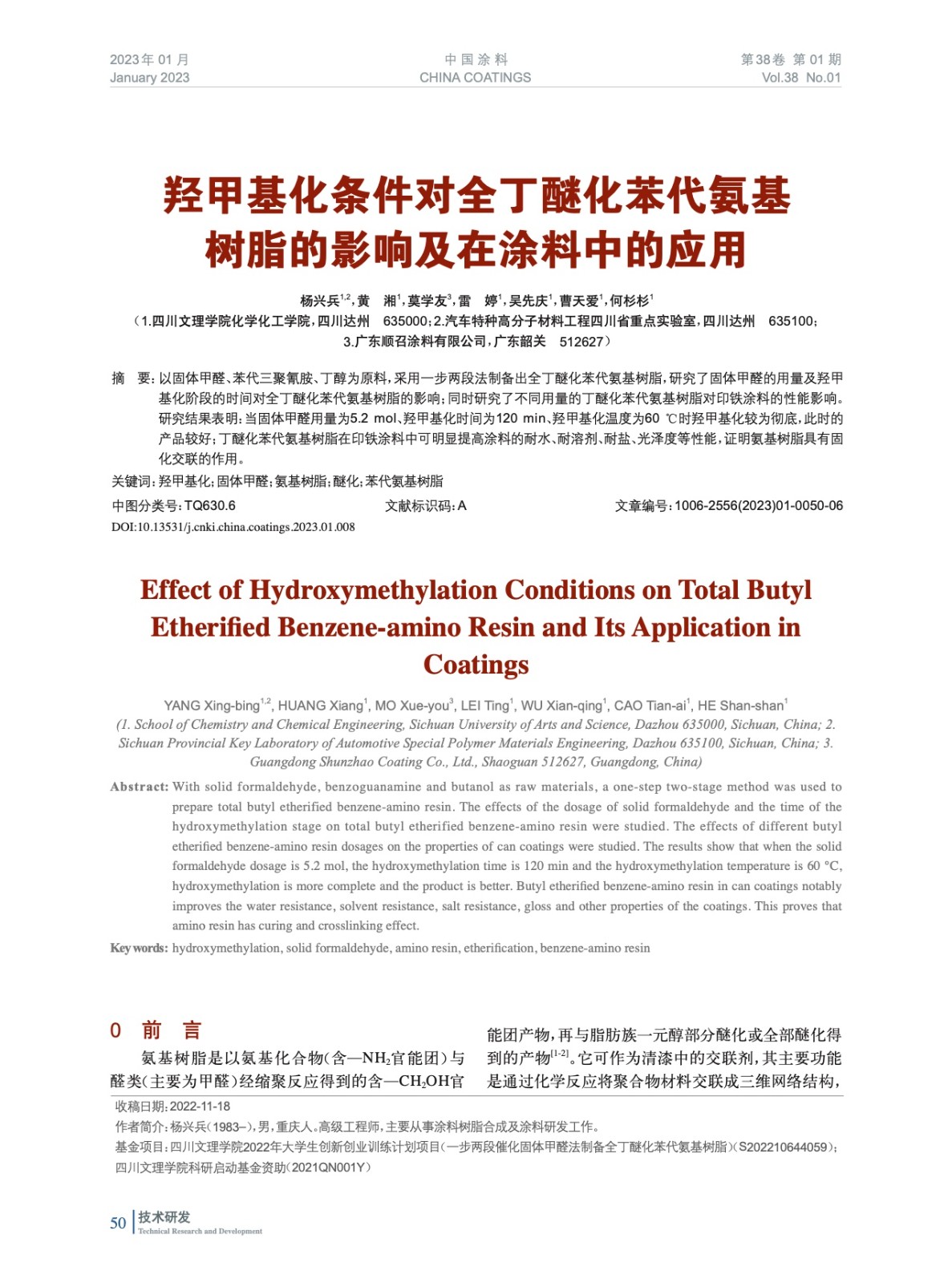

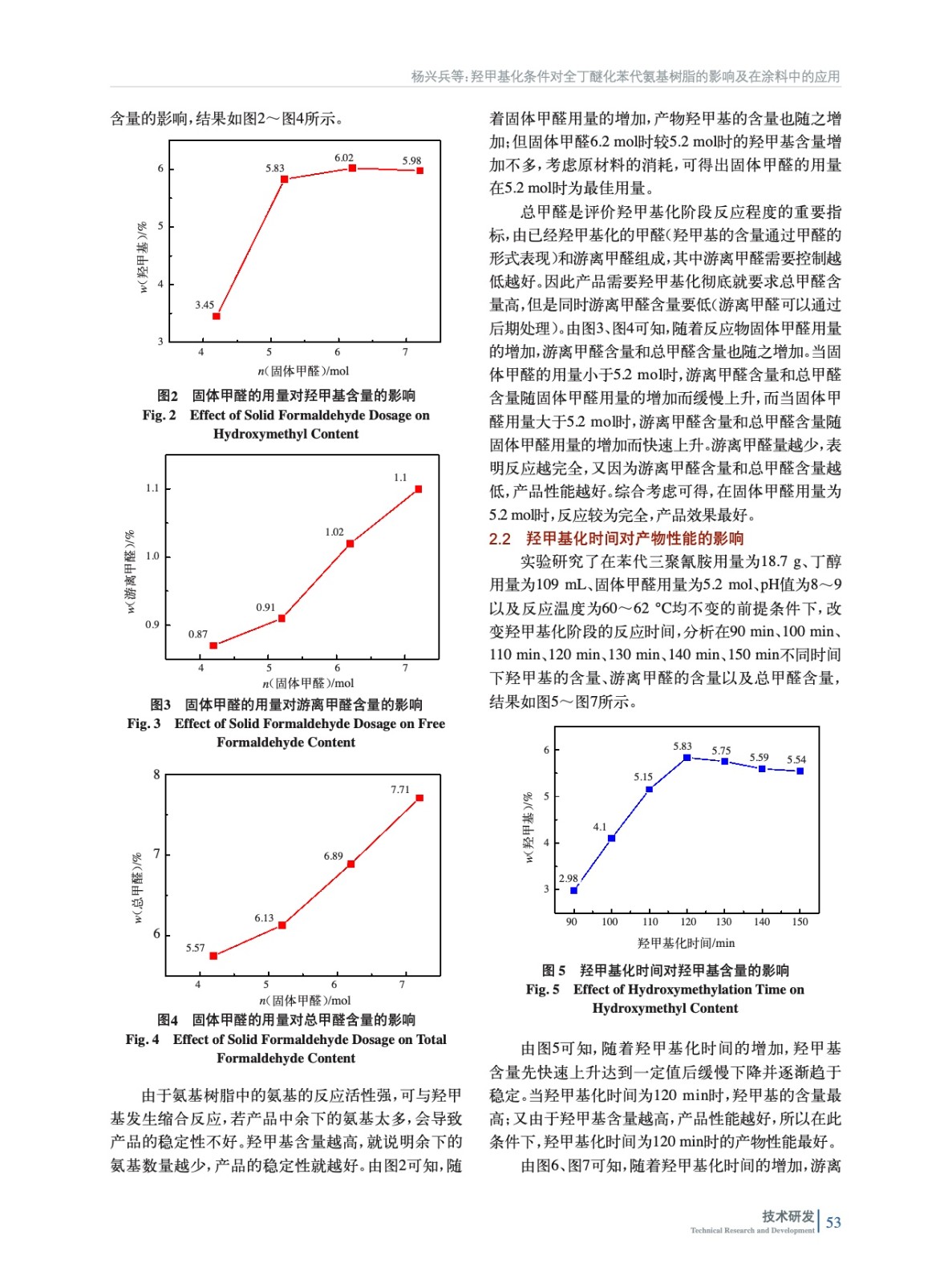

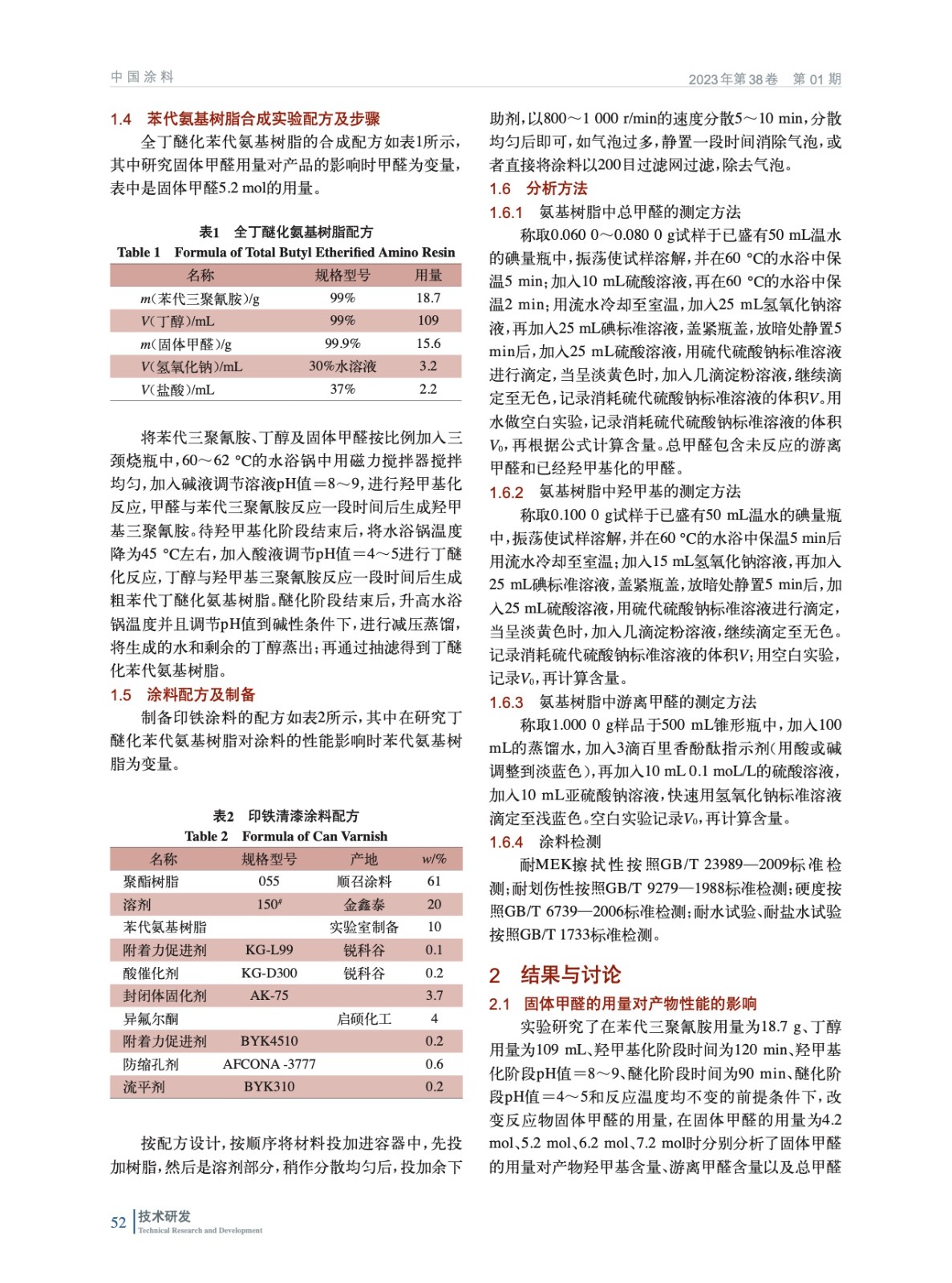

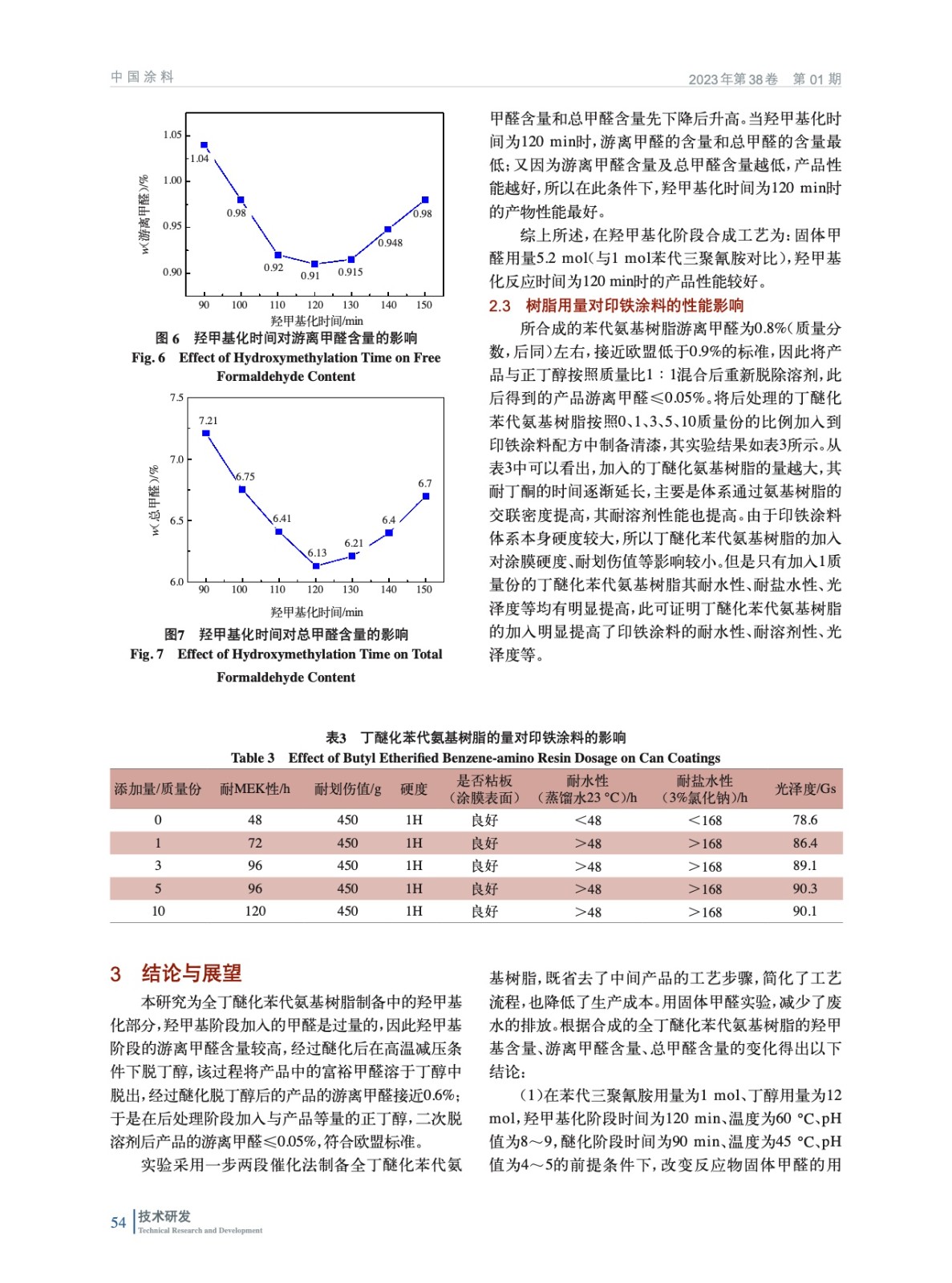

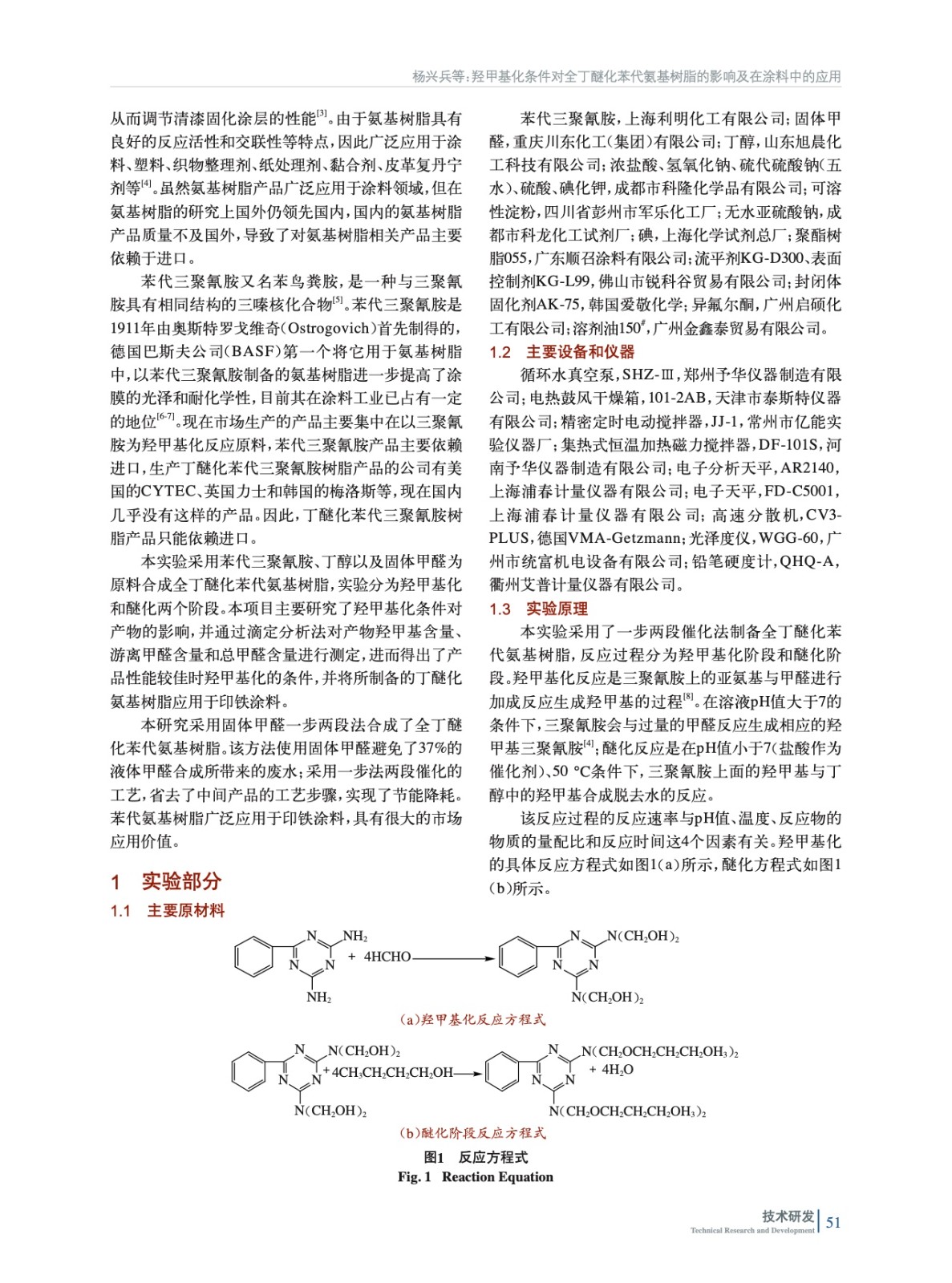

摘要：以固體甲醛、苯代三聚氰胺、丁醇為原料，采用一步兩段法制備出全丁醚化苯代氨基樹(shù)脂，研究了固體甲醛的用量及羥甲基化階段的時(shí)間對(duì)全丁醚化苯代氨基樹(shù)脂的影響；同時(shí)研究了不同用量的丁醚化苯代氨基樹(shù)脂對(duì)印鐵涂料的性能影響。研究結(jié)果表明：當(dāng)固體甲醛用量為5.2 mol、羥甲基化時(shí)間為120 min、羥甲基化溫度為60 ℃時(shí)羥甲基化較為徹底，此時(shí)的產(chǎn)品較好；丁醚化苯代氨基樹(shù)脂在印鐵涂料中可明顯提高涂料的耐水、耐溶劑、耐鹽、光澤度等性能，證明氨基樹(shù)脂具有固化交聯(lián)的作用。
