單組分聚合物乳液防水涂料吸水率的影響因素研究

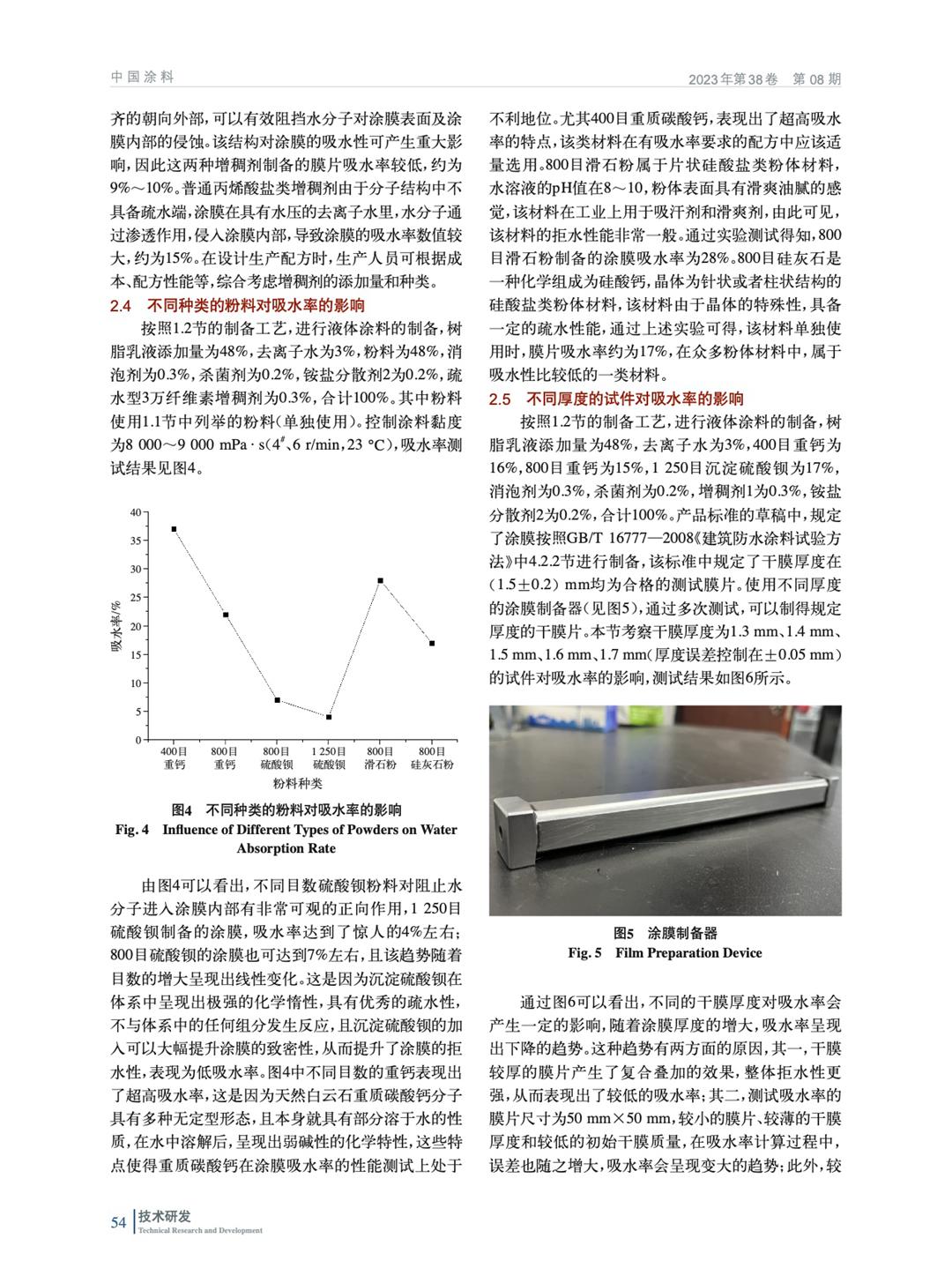

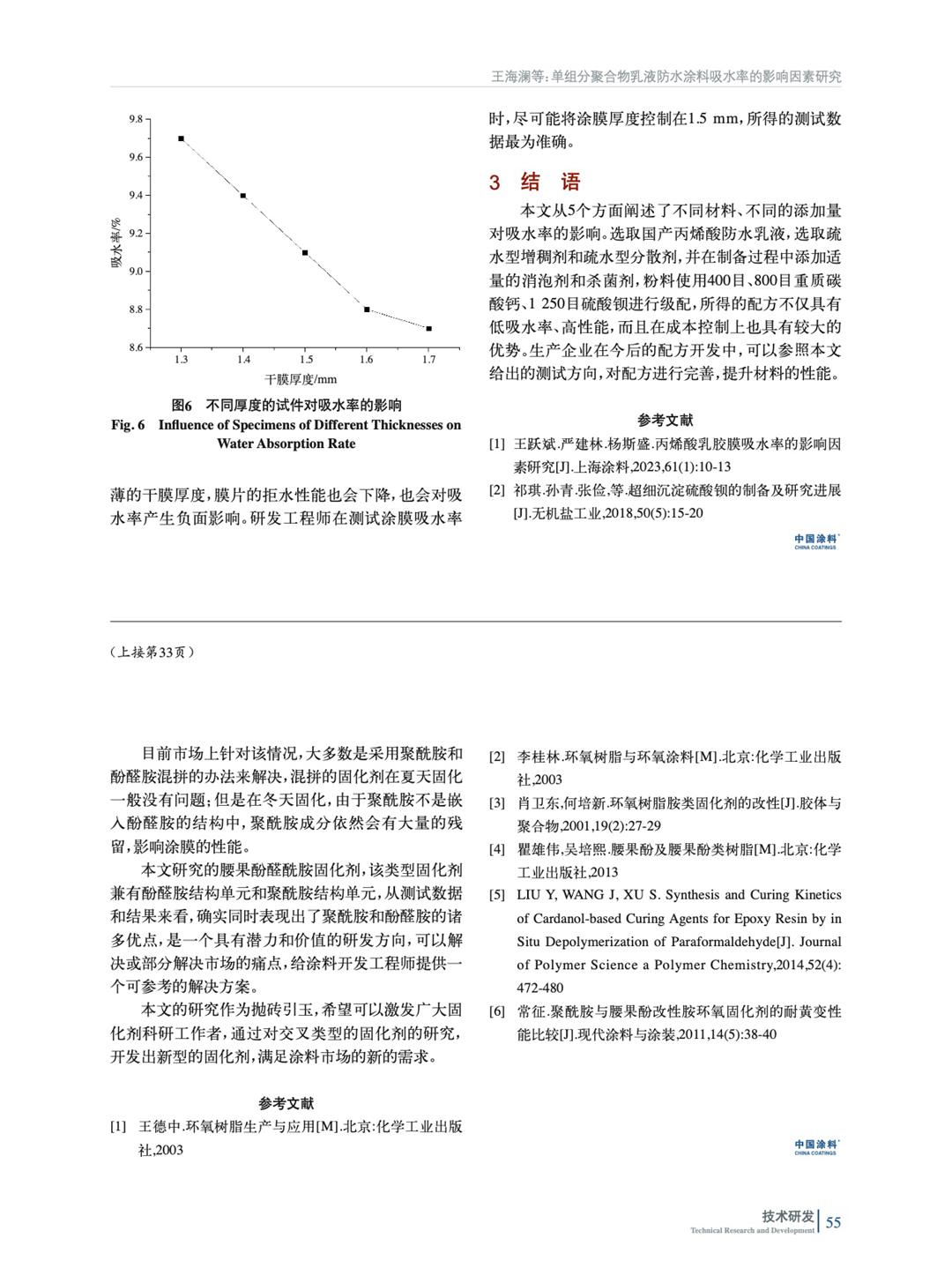

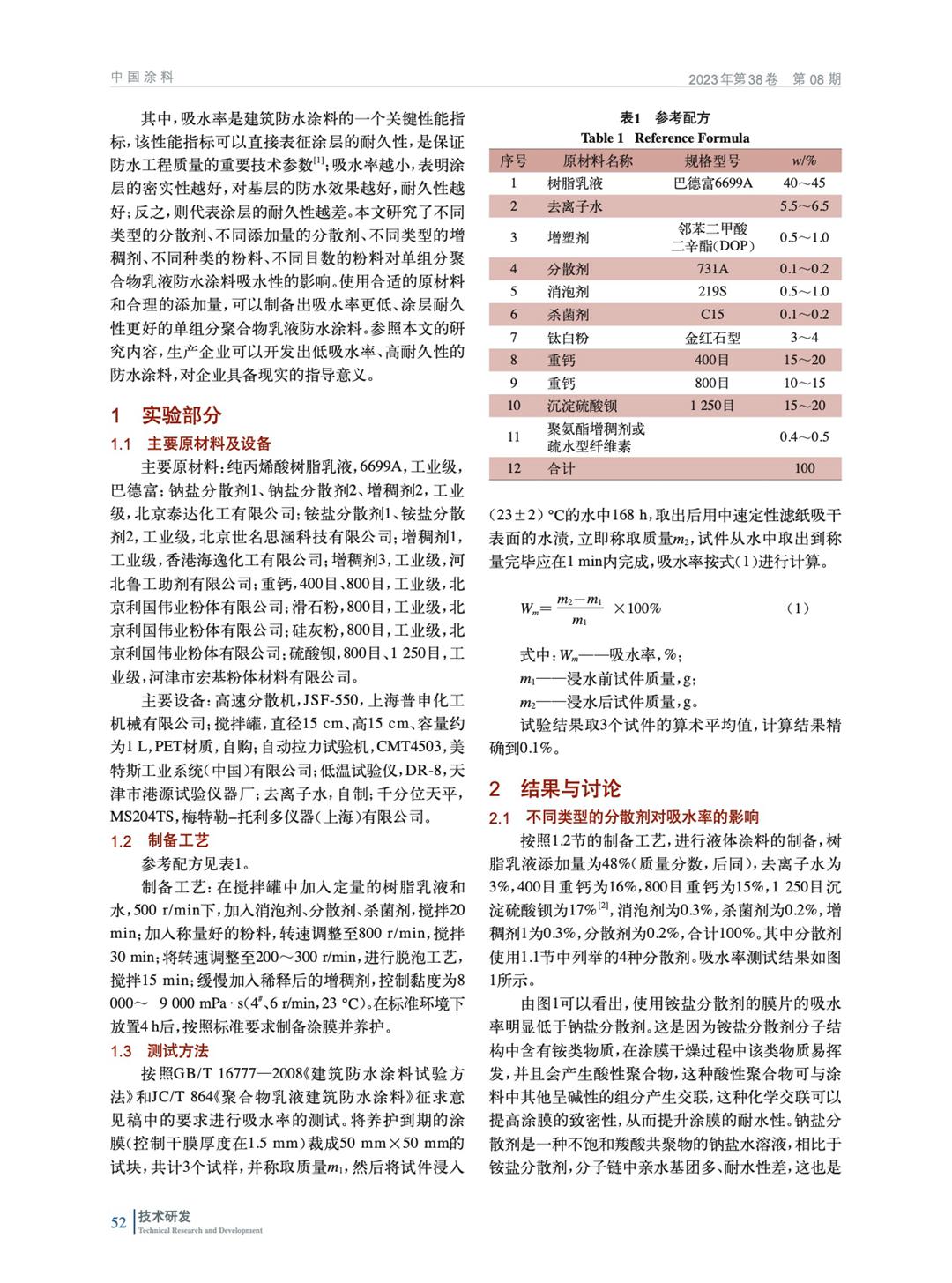

摘要：介紹了一種低吸水率的單組分聚合物乳液防水涂料的制備方法。實驗表明，在單組分聚合物乳液建筑防水涂料的制備過程中，按照純丙樹脂乳液添加量48%（質量分數，后同）、去離子水為3%、400目重鈣為16%、800目重鈣為15%、1 250目沉淀硫酸鋇為17%、消泡劑為0.3%、殺菌劑為0.2%、增稠劑1為0.3%、銨鹽分散劑2為0.3%制備涂料，控制涂膜厚度為1.5mm，制備的涂膜吸水率最低，可達到7.6%，可滿足標準≤10%的要求。
本文系作者@王海瀾，劉金寶，游佳浩 授權中國涂料網發表，并經中國涂料網編輯，未經允許不得轉載，如需轉載請聯系chinacoatingnet@vip.163.com
