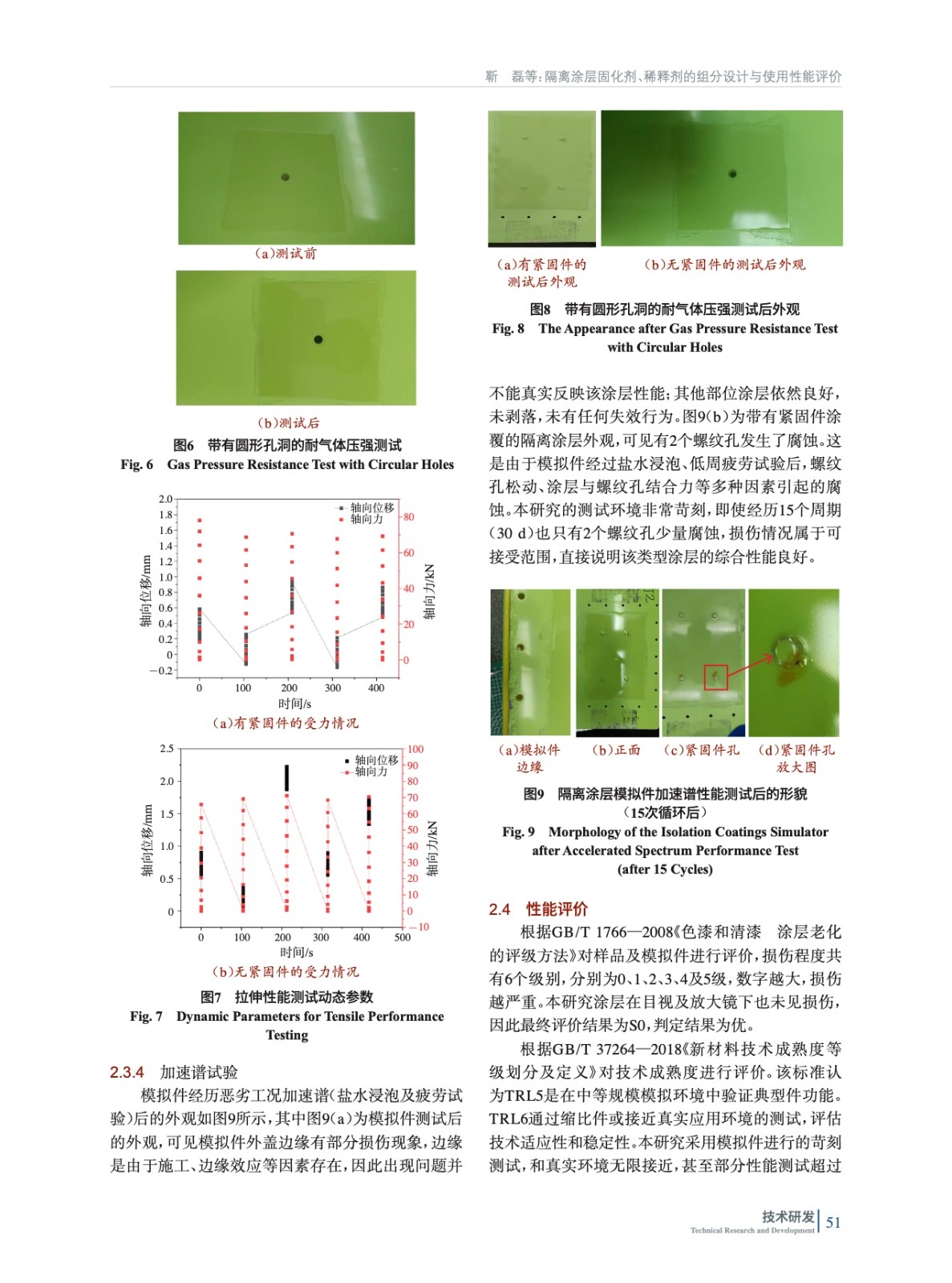

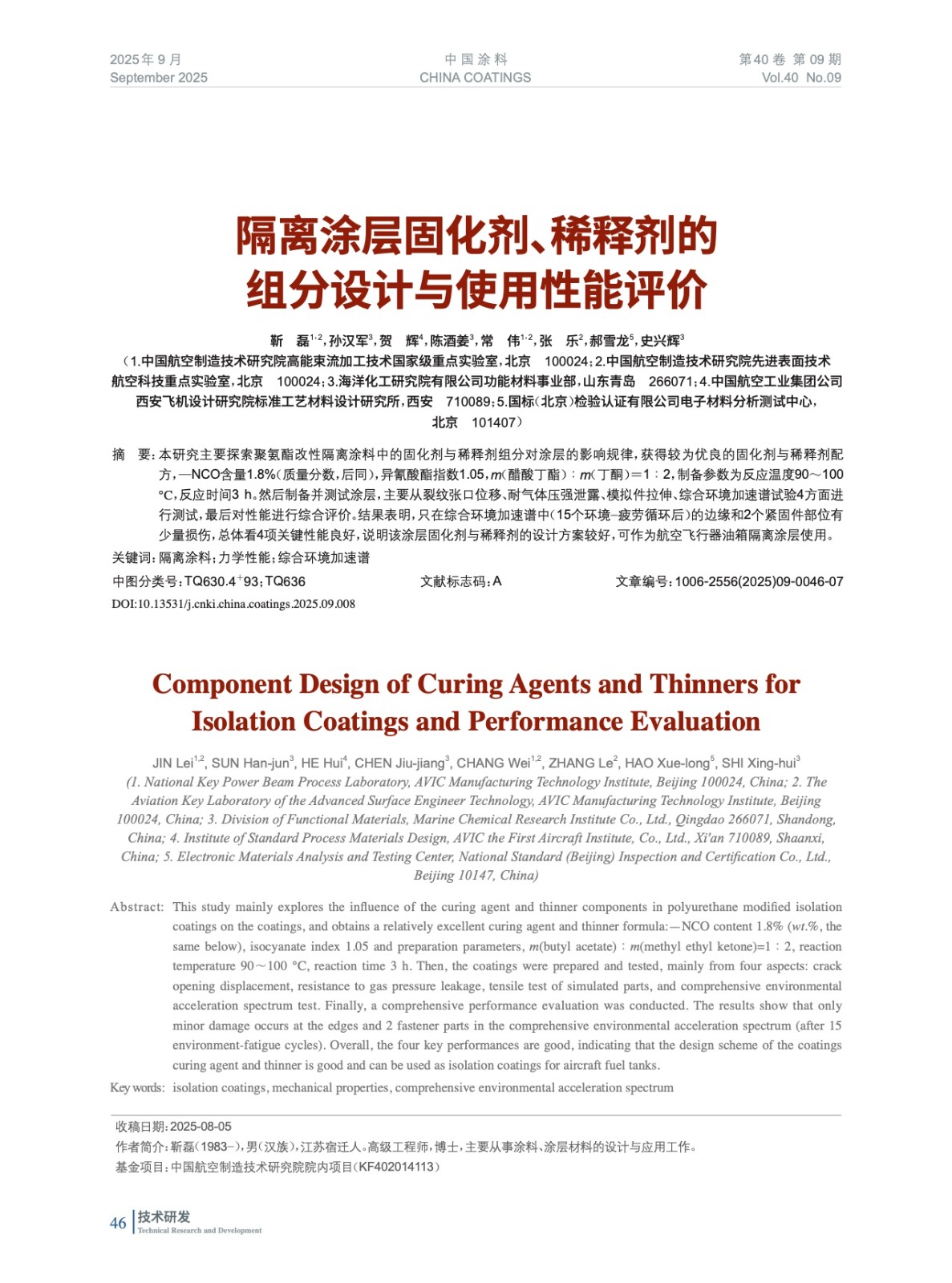

摘要：本研究主要探索聚氨酯改性隔離涂料中的固化劑與稀釋劑組分對(duì)涂層的影響規(guī)律，獲得較為優(yōu)良的固化劑與稀釋劑配方，—NCO含量1.8%（質(zhì)量分?jǐn)?shù)，后同），異氰酸酯指數(shù)1.05，m（醋酸丁酯）∶m（丁酮）＝1∶2，制備參數(shù)為反應(yīng)溫度90～100 ℃，反應(yīng)時(shí)間3 h。然后制備并測(cè)試涂層，主要從裂紋張口位移、耐氣體壓強(qiáng)泄露、模擬件拉伸、綜合環(huán)境加速譜試驗(yàn)4方面進(jìn)行測(cè)試，最后對(duì)性能進(jìn)行綜合評(píng)價(jià)。結(jié)果表明，只在綜合環(huán)境加速譜中（15個(gè)環(huán)境?疲勞循環(huán)后）的邊緣和2個(gè)緊固件部位有少量損傷，總體看4項(xiàng)關(guān)鍵性能良好，說明該涂層固化劑與稀釋劑的設(shè)計(jì)方案較好，可作為航空飛行器油箱隔離涂層使用。
